μLA： RP2040 微型逻辑分析仪

[shaoziyang]

在 5 分钟内将您的 Raspberry Pi Pico（或任何 RP2040 板）变成简单的逻辑分析仪。



μLA 是适用于基于 RP2040 板的 SUMP/OLS 兼容逻辑分析仪固件。

特征

• 16个通道
• 100 MHz 采样率（如果你足够勇敢，则为 250 MHz），每个系统时钟节拍 1 个样本
• 200 KB 样本内存
• 使用 PIO 快速触发

支持的硬件

• 树莓派pico
• RP2040-zero
• 所有带 USB 连接的基于 RP2040 的开发板

安装

• 从发布页面下载最新的 μLA 固件版本
• 将开发板连接到计算机时按住 BOOTSEL 按钮
• 将之前下载的固件文件复制到 RPi-RP2 磁盘

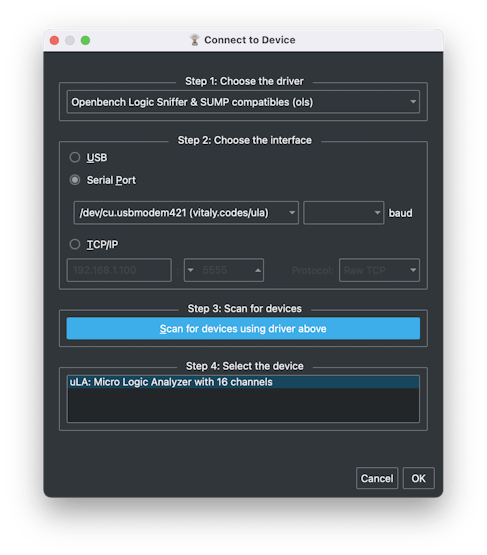

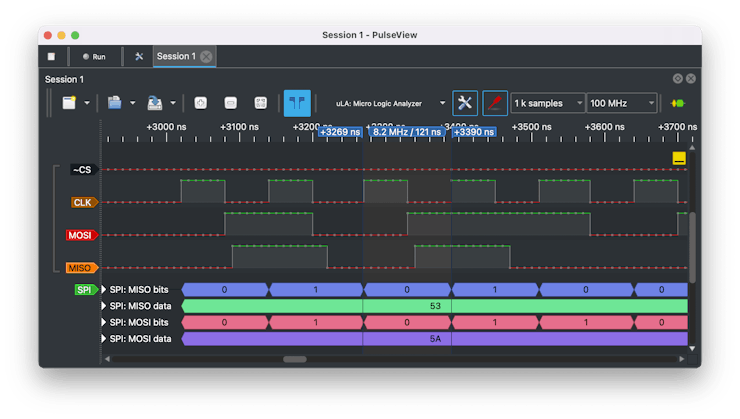

• 使用 PulseView 或 sigrok-cli 连接到探针
